مدولاسیون چیست؟ انواع مدولاسیون آنالوگ و دیجیتال

مدولاسیون (Modulation) فرایندی است که در آن یکی از ویژگی های یک موج به نام سیگنال حامل متناسب با اطلاعاتی که باید منتقل شود تغییر داده می شود. مدولاسیون پایه تقریبا همه سیستم های ارتباطی است؛ از رادیو و تلویزیون گرفته تا تلفن همراه، وای فای و ارتباطات ماهواره ای.

در این مقاله با مفهوم مدولاسیون، دلایل استفاده از آن، انواع سیگنال ها در این فرایند و انواع مدولاسیون آنالوگ، پالسی و دیجیتال آشنا می شوید.

مدولاسیون چیست؟

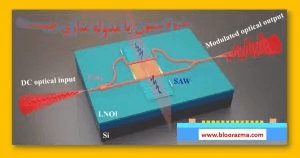

مدولاسیون فرایند قرار دادن اطلاعات روی یک سیگنال حامل الکتریکی یا نوری است، به طوری که یک یا چند ویژگی حامل مطابق با سیگنال اطلاعات تغییر کند. سه ویژگی اصلی که در مدولاسیون تغییر داده می شوند عبارت اند از:

• دامنه

• فرکانس

• فاز

به دستگاهی که عمل مدولاسیون را انجام می دهد مدولاتور می گویند. فرایند معکوس، یعنی استخراج اطلاعات از سیگنال دریافتی، دمدولاسیون نام دارد و در [گیرنده] انجام می شود.

چرا به مدولاسیون نیاز داریم؟

• کاهش اندازه آنتن: برای ارسال موثر یک سیگنال، طول آنتن باید با طول موج آن قابل مقایسه باشد. سیگنال های صوتی فرکانس پایین و طول موج بسیار بلندی دارند و به آنتن هایی به طول چند کیلومتر نیاز دارند. با انتقال اطلاعات به فرکانس بالاتر، آنتن ها کوچک و عملی می شوند.

• ارسال همزمان چند سیگنال: با قرار دادن هر سیگنال روی یک فرکانس حامل متفاوت، می توان چندین سیگنال را همزمان و بدون تداخل در یک محیط منتقل کرد؛ مانند ایستگاه های مختلف رادیویی.

• انتقال در فواصل طولانی: سیگنال های فرکانس بالا در فضا بهتر منتشر می شوند.

• کاهش اثر نویز: برخی روش های مدولاسیون، مانند FM و مدولاسیون های دیجیتال، در برابر نویز مقاوم تر هستند.

• استفاده بهینه از پهنای باند: روش های پیشرفته مدولاسیون، داده بیشتری را در پهنای باند محدود منتقل می کنند.

انواع سیگنال در فرایند مدولاسیون

سیگنال پیام (باند پایه)

سیگنال باند پایه همان سیگنال اطلاعات اصلی پیش از مدولاسیون است که معمولا فرکانس پایینی دارد؛ مانند صدا، تصویر یا داده دیجیتال. طیف فرکانسی این سیگنال ها از نزدیک صفر هرتز شروع می شود.

سیگنال های باند پایه ساده هستند و بدون تغییر منتقل می شوند، بنابراین برای ارتباطات کوتاه برد مانند شبکه های محلی اترنت مناسب اند. در مقابل، در سیستم هایی مانند تلویزیون کابلی و DSL، سیگنال روی یک فرکانس حامل مدوله می شود تا در فاصله و ظرفیت بیشتری منتقل شود.

سیگنال حامل

سیگنال حامل یا موج حامل، یک موج پیوسته و معمولا سینوسی با فرکانس بالا و دامنه و فرکانس ثابت است. این موج به خودی خود اطلاعاتی ندارد و مانند یک وسیله حمل، سیگنال اطلاعات را در محیط انتقال (هوا، کابل یا فیبر نوری) جابه جا می کند. با تغییر دامنه، فرکانس یا فاز حامل، اطلاعات صدا، داده یا تصویر روی آن قرار می گیرد.

استفاده از حامل های با فرکانس متفاوت به گیرنده اجازه می دهد سیگنال مورد نظر را از سایر سیگنال ها و نویز جدا کند و اطلاعات را با دقت دریافت کند.

سیگنال مدوله شده

سیگنال مدوله شده حاصل ترکیب سیگنال پیام با سیگنال حامل است. در این سیگنال، یکی از ویژگی های حامل مطابق با اطلاعات تغییر کرده است. هر روش مدولاسیون از ویژگی متفاوتی از حامل برای نمایش اطلاعات استفاده می کند.

انواع مدولاسیون

مدولاسیون را می توان به سه دسته کلی تقسیم کرد:

• مدولاسیون پیوسته آنالوگ

• مدولاسیون پالسی

• مدولاسیون دیجیتال

مدولاسیون پیوسته آنالوگ

در مدولاسیون آنالوگ، یک سیگنال پیام آنالوگ (مانند صدا) روی یک حامل پیوسته سینوسی قرار می گیرد. سه نوع اصلی آن عبارت اند از:

• مدولاسیون دامنه (AM)

• مدولاسیون فرکانس (FM)

• مدولاسیون فاز (PM)

مدولاسیون آنالوگ امکان انتقال سیگنال های پیوسته مانند صدا را در فواصل طولانی فراهم می کند، اما نسبت به نویز و تداخل آسیب پذیرتر است.

مدولاسیون دامنه (AM)

در مدولاسیون دامنه، دامنه سیگنال حامل متناسب با دامنه لحظه ای سیگنال پیام تغییر می کند، در حالی که فرکانس حامل ثابت می ماند.

طیف سیگنال AM شامل فرکانس حامل و دو باند کناری است: یکی بالاتر و دیگری پایین تر از فرکانس حامل. اگر فرکانس حامل fc و فرکانس پیام fm باشد، باندهای کناری در fc + fm و fc − fm قرار دارند.

مدولاسیون دامنه ساده است و در رادیو AM موج متوسط و موج کوتاه استفاده می شود، اما نسبت به نویز حساس است.

مدولاسیون فرکانس (FM)

در مدولاسیون فرکانس، فرکانس لحظه ای سیگنال حامل متناسب با دامنه لحظه ای سیگنال پیام تغییر می کند، در حالی که دامنه حامل ثابت می ماند. یعنی هرچه دامنه سیگنال پیام بیشتر باشد، فرکانس حامل بیشتر از مقدار مرکزی خود منحرف می شود.

چون اطلاعات در فرکانس قرار دارد نه دامنه، FM در برابر نویز بسیار مقاوم تر از AM است و کیفیت صدای بهتری دارد. به همین دلیل در رادیو FM و صدای تلویزیون آنالوگ استفاده می شود.

مدولاسیون فاز (PM)

در مدولاسیون فاز، فاز سیگنال حامل متناسب با دامنه لحظه ای سیگنال پیام تغییر می کند. مدولاسیون فاز و فرکانس ارتباط نزدیکی با هم دارند، چون تغییر فاز با تغییر فرکانس همراه است و به همین دلیل هر دو را مدولاسیون زاویه ای می نامند.

مدولاسیون پالسی

در مدولاسیون پالسی، ابتدا از سیگنال آنالوگ در فواصل زمانی مشخص نمونه برداری می شود و اطلاعات در قالب یک رشته پالس منتقل می شود.

نمونه برداری و قضیه نایکوئیست

در نمونه برداری، مقدار سیگنال آنالوگ در لحظه های مشخص و با فاصله زمانی ثابت اندازه گیری می شود. طبق قضیه نمونه برداری نایکوئیست، نرخ نمونه برداری باید حداقل دو برابر بالاترین فرکانس سیگنال باشد تا بتوان سیگنال اصلی را بدون اعوجاج بازسازی کرد.

برای مثال، در شبکه تلفن، صدا با نرخ ۸۰۰۰ نمونه در ثانیه و در CD صوتی با نرخ ۴۴۱۰۰ نمونه در ثانیه نمونه برداری می شود.

مدولاسیون پالسی آنالوگ

در این روش ها، یکی از ویژگی های پالس ها متناسب با مقدار هر نمونه به صورت پیوسته تغییر می کند:

• مدولاسیون دامنه پالس (PAM): دامنه هر پالس متناسب با مقدار نمونه است.

• مدولاسیون عرض پالس (PWM یا PDM): عرض یا مدت زمان هر پالس متناسب با مقدار نمونه تغییر می کند. این روش در کنترل موتورها، منابع تغذیه سوئیچینگ و کنترل نور LED نیز کاربرد گسترده ای دارد.

• مدولاسیون موقعیت پالس (PPM): موقعیت زمانی هر پالس متناسب با مقدار نمونه جابه جا می شود.

مدولاسیون کد پالس (PCM)

مدولاسیون کد پالس پایه انتقال دیجیتال صدا و بسیاری از سیگنال های آنالوگ دیگر است و سه مرحله دارد:

1. نمونه برداری: سیگنال آنالوگ در فواصل زمانی منظم نمونه برداری می شود.

2. کوانتیزاسیون: به هر نمونه نزدیک ترین مقدار از بین تعدادی سطح مشخص اختصاص داده می شود. با n بیت، 2 به توان n سطح وجود دارد؛ مثلا با ۸ بیت ۲۵۶ سطح و با ۱۶ بیت ۶۵۵۳۶ سطح. هرچه تعداد بیت ها بیشتر باشد، خطای کوانتیزاسیون کمتر و کیفیت بالاتر است.

3. کدگذاری: مقدار هر نمونه کوانتیزه شده به یک کد دودویی (رشته ای از صفر و یک) تبدیل و به صورت پالس های دیجیتال منتقل می شود.

در گیرنده، کدهای دریافتی به مقادیر نمونه تبدیل شده و با یک مبدل دیجیتال به آنالوگ (DAC)، سیگنال آنالوگ اصلی بازسازی می شود. برای مثال، در شبکه تلفن دیجیتال با ۸۰۰۰ نمونه در ثانیه و ۸ بیت برای هر نمونه، نرخ داده ۶۴ کیلوبیت بر ثانیه است.

مدولاسیون دیجیتال

در مدولاسیون دیجیتال، داده های دیجیتال (صفر و یک) روی یک حامل سینوسی قرار می گیرند. در این روش ها، دامنه، فرکانس، فاز یا ترکیبی از آنها برای نمایش داده ها تغییر داده می شود.

کلیدزنی تغییر دامنه (ASK)

در ASK، دامنه حامل برای نمایش صفر و یک تغییر می کند. ساده ترین شکل آن، کلیدزنی روشن و خاموش (OOK) است که در آن حضور حامل نشان دهنده یک و نبود آن نشان دهنده صفر است. این روش در فیبر نوری و کنترل های از راه دور ساده استفاده می شود.

کلیدزنی تغییر فرکانس (FSK)

در FSK، برای نمایش صفر و یک از دو فرکانس متفاوت استفاده می شود. این روش در مودم های قدیمی و نوعی از آن در بلوتوث کاربرد دارد.

کلیدزنی تغییر فاز (PSK)

در PSK، فاز حامل برای نمایش داده ها تغییر می کند. در ساده ترین نوع آن، BPSK، دو فاز برای نمایش صفر و یک استفاده می شود و در QPSK با چهار فاز مختلف، در هر نماد دو بیت منتقل می شود. PSK در ارتباطات ماهواره ای و شبکه های بی سیم بسیار رایج است.

مدولاسیون دامنه تربیعی (QAM)

QAM ترکیبی از مدولاسیون دامنه و فاز است و با تغییر همزمان این دو، تعداد زیادی بیت را در هر نماد منتقل می کند. برای مثال در 16-QAM چهار بیت و در 256-QAM هشت بیت در هر نماد منتقل می شود. QAM پایه انتقال داده با سرعت بالا در وای فای، شبکه های تلفن همراه 4G و 5G، مودم های کابلی و تلویزیون دیجیتال است.

مقایسه مدولاسیون آنالوگ و دیجیتال

در سیستم های مخابراتی امروزی، مدولاسیون دیجیتال تا حد زیادی جای مدولاسیون آنالوگ را گرفته است، زیرا:

• کیفیت سیگنال بهتر و مقاومت بیشتری در برابر نویز دارد.

• از پهنای باند به شکل کارآمدتری استفاده می کند.

• امکان رمزنگاری، فشرده سازی و تصحیح خطا را فراهم می کند.

با این حال، مدولاسیون آنالوگ هنوز در پخش رادیویی AM و FM و برخی سیستم های ارتباطی قدیمی کاربرد دارد.

سوالات متداول درباره مدولاسیون

مدولاسیون به زبان ساده چیست؟

قرار دادن اطلاعات روی یک موج حامل با فرکانس بالا، با تغییر دامنه، فرکانس یا فاز آن، تا اطلاعات بتواند در فاصله دور منتقل شود.

تفاوت AM و FM چیست؟

در AM دامنه حامل و در FM فرکانس حامل متناسب با سیگنال پیام تغییر می کند. FM در برابر نویز مقاوم تر است و کیفیت صدای بهتری دارد.

چرا به مدولاسیون نیاز داریم؟

برای کوچک کردن آنتن ها، ارسال همزمان چند سیگنال بدون تداخل، انتقال در فواصل طولانی و کاهش اثر نویز.

PCM چیست؟

روشی برای تبدیل سیگنال آنالوگ به دیجیتال با سه مرحله نمونه برداری، کوانتیزاسیون و کدگذاری دودویی.

وای فای از چه مدولاسیونی استفاده می کند؟

وای فای از روش هایی مانند BPSK، QPSK و QAM همراه با تکنیک OFDM استفاده می کند و بسته به کیفیت سیگنال، بین آنها جابه جا می شود.

جمع بندی

مدولاسیون فرایند تغییر یک سیگنال حامل برای انتقال اطلاعات آنالوگ یا دیجیتال از طریق یک کانال ارتباطی است و ارتباط کارآمد و قابل اعتماد را ممکن می کند. مدولاسیون به دلایلی مانند کوچک کردن آنتن ها، استفاده بهینه از پهنای باند، ارتباط در فواصل دور، حفظ کیفیت سیگنال و ارسال همزمان سیگنال های مختلف، در همه سیستم های مخابراتی استفاده می شود.

روش های مدولاسیون شامل مدولاسیون آنالوگ (AM، FM و PM)، مدولاسیون پالسی (PAM، PWM، PPM و PCM) و مدولاسیون دیجیتال (ASK، FSK، PSK و QAM) هستند. برای آشنایی بیشتر با انتقال سیگنال ها، مقاله امواج رادیویی را بخوانید.
