لامپ دوتریوم چیست؟ ساختار، طیف و کاربرد در اسپکتروفتومتر

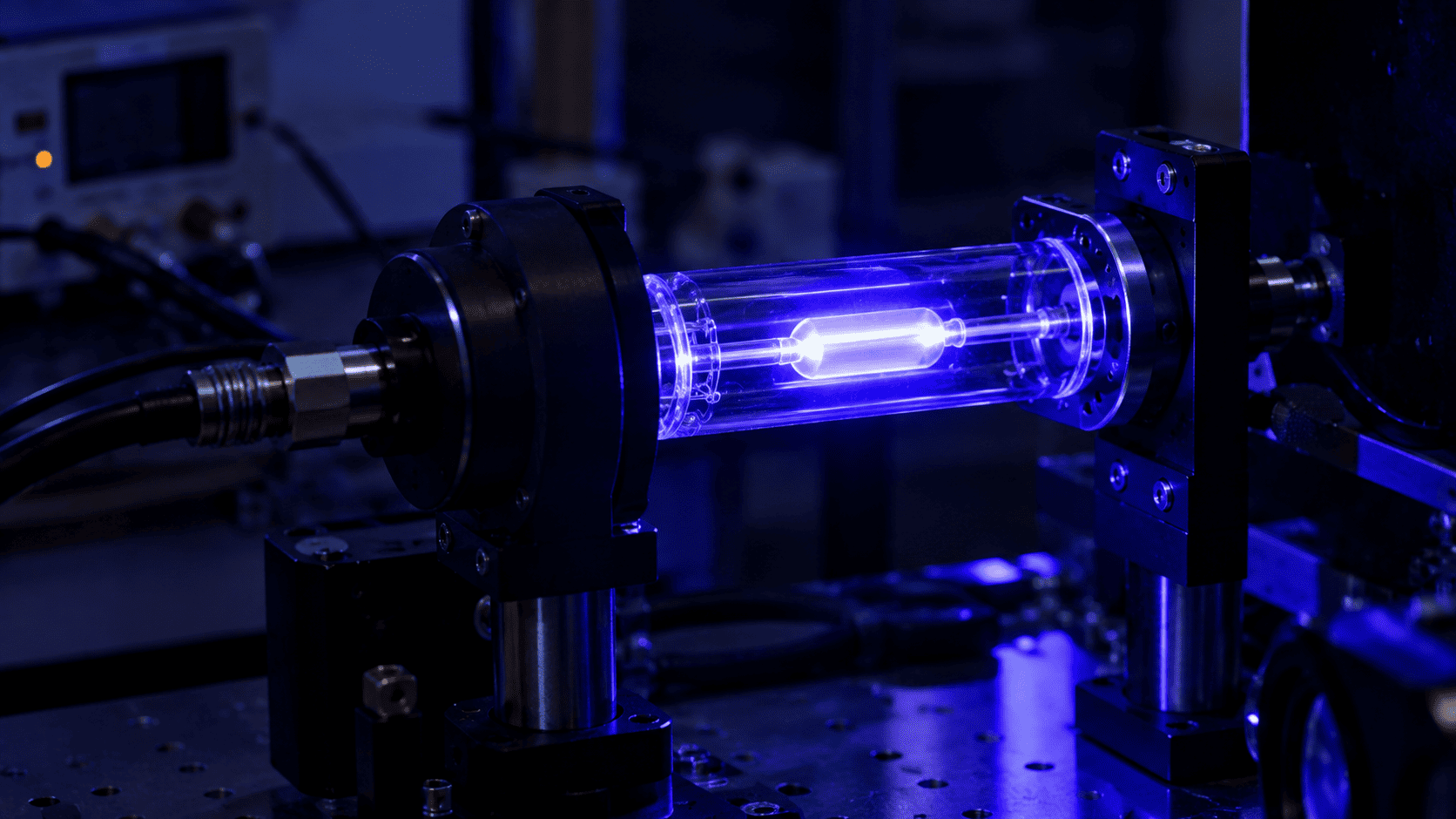

لامپ دوتریوم (Deuterium Lamp) یا لامپ دوتریم، یک لامپ تخلیه گازی کم فشار است که نوری با طیف پیوسته و پرشدت در ناحیه فرابنفش تولید می کند. این لامپ با مقدار کمی گاز دوتریوم، ایزوتوپ سنگین هیدروژن، پر شده است.

لامپ دوتریوم منبع نور استاندارد ناحیه فرابنفش در ابزارهای تحلیلی مانند اسپکتروفتومترهای UV-Vis و آشکارسازهای UV در کروماتوگرافی مایع (HPLC) است، چون با آن می توان جذب یا عبور نور از نمونه را در طول موج های فرابنفش اندازه گیری کرد. این لامپ در تحقیقات علمی و برخی فرایندهای صنعتی نیز کاربرد دارد.

در این مقاله با دوتریوم، طیف آن، ساختار لامپ دوتریوم، کاربردها، عمر و نکات نگهداری آن آشنا می شوید.

دوتریوم چیست؟

برای درک عملکرد لامپ دوتریوم، ابتدا باید با خود دوتریوم آشنا شویم.

هیدروژن نخستین و سبک ترین عنصر جدول تناوبی با عدد اتمی ۱ است. هسته هیدروژن معمولی، که به آن پروتیوم نیز می گویند، فقط یک پروتون دارد و جرم اتمی آن حدود ۱.۰۰۸ واحد جرم اتمی است.

دوتریوم ایزوتوپی از هیدروژن است که هسته آن علاوه بر یک پروتون، یک نوترون نیز دارد. دوتریوم مانند هیدروژن یک الکترون دارد و عدد اتمی آن ۱ است، اما جرم اتمی آن حدود ۲.۰۱۴ و تقریبا دو برابر هیدروژن معمولی است. به همین دلیل به آن هیدروژن سنگین نیز گفته می شود.

ویژگی های دوتریوم

• پایدار و غیرپرتوزا: دوتریوم مانند هیدروژن معمولی پایدار است و پرتوزا نیست. ایزوتوپ پرتوزای هیدروژن، تریتیوم است.

• فراوانی طبیعی کم: دوتریوم به مقدار بسیار کم در آب های طبیعی وجود دارد.

• رفتار شیمیایی مشابه هیدروژن: دوتریوم در همان واکنش هایی که هیدروژن شرکت می کند، شرکت می کند و ترکیبات مشابهی می سازد، اما به دلیل جرم بیشتر، سرعت واکنش هایش کمی کندتر است.

• مولکول D2: دو اتم دوتریوم با یک پیوند کووالانسی به هم متصل شده و مولکول خطی D2 را می سازند.

خطوط طیفی دوتریوم

اتم دوتریوم، مانند هیدروژن، فقط یک الکترون دارد و خطوط طیفی آن تقریبا مشابه هیدروژن است. اما چون هسته دوتریوم سنگین تر است، خطوط طیفی آن کمی به سمت طول موج های کوتاه تر جابه جا شده اند. مهم ترین خطوط طیفی اتمی دوتریوم عبارت اند از:

• لیمان آلفا: حدود ۱۲۱.۵۳ نانومتر در ناحیه فرابنفش دور (گذار از تراز n=2 به n=1)

• بالمر آلفا: حدود ۶۵۶.۱ نانومتر در ناحیه مرئی

• بالمر بتا: حدود ۴۸۶.۰ نانومتر در ناحیه مرئی

خطوط ۶۵۶.۱ و ۴۸۶.۰ نانومتر که در طیف لامپ دوتریوم به صورت پیک های باریک دیده می شوند، برای کالیبراسیون طول موج اسپکتروفتومترها استفاده می شوند.

لامپ دوتریوم چگونه کار می کند؟

1. پیش از روشن شدن، رشته کاتد لامپ به مدت حدود ۲۰ ثانیه گرم می شود تا آماده گسیل الکترون شود.

2. سپس یک ولتاژ راه اندازی بالا اعمال می شود تا گاز دوتریوم یونیزه شده و یک قوس الکتریکی بین کاتد و آند برقرار شود.

3. پس از برقراری قوس، لامپ با ولتاژ کمتری به کار خود ادامه می دهد.

4. الکترون ها در قوس با مولکول های D2 برخورد کرده و آنها را برانگیخته می کنند.

5. مولکول های برانگیخته دوتریوم هنگام بازگشت به حالت پایه و تجزیه شدن، نوری با طیف پیوسته در ناحیه فرابنفش گسیل می کنند.

نکته مهم این است که طیف پیوسته لامپ دوتریوم از مولکول های D2 ناشی می شود، نه از اتم های آن. خطوط اتمی، مانند خط ۶۵۶.۱ نانومتر، فقط به صورت پیک های باریک روی این طیف پیوسته دیده می شوند.

محدوده طیفی لامپ دوتریوم

لامپ دوتریوم بیشترین خروجی را در ناحیه فرابنفش دارد و خروجی آن در ناحیه مرئی و فروسرخ بسیار کم است. محدوده طیفی قابل استفاده آن به جنس پنجره لامپ بستگی دارد:

• با پنجره کوارتز معمولی: از حدود ۱۸۵ تا ۴۰۰ نانومتر

• با پنجره کوارتز ویژه فرابنفش: از حدود ۱۶۰ نانومتر

• با پنجره فلوئورید منیزیم: تا حدود ۱۱۵ نانومتر در ناحیه فرابنفش خلأ

در اسپکتروفتومترهای UV-Vis، معمولا از لامپ دوتریوم در محدوده حدود ۱۹۰ تا ۴۰۰ نانومتر استفاده می شود.

چرا در لامپ ها از دوتریوم استفاده می شود؟

• طیف پیوسته در فرابنفش: لامپ دوتریوم یکی از معدود منابع نوری است که طیفی پیوسته، پایدار و پرشدت در ناحیه فرابنفش تولید می کند؛ ناحیه ای که لامپ های هالوژن در آن خروجی کافی ندارند.

• شدت بیشتر از لامپ هیدروژن: لامپ های دوتریوم نسبت به لامپ های هیدروژنی مشابه، شدت تابش بیشتری در ناحیه فرابنفش تولید می کنند.

• پایداری بالا: خروجی لامپ دوتریوم در طول زمان پایدار است و نویز کمی دارد که برای اندازه گیری های دقیق ضروری است.

• خطوط کالیبراسیون: خطوط اتمی دوتریوم امکان بررسی و کالیبراسیون دقت طول موج دستگاه را فراهم می کنند.

ساختار لامپ دوتریوم

یک لامپ دوتریوم معمولا از این بخش ها تشکیل شده است:

• محفظه و پنجره کوارتز

• کاتد (رشته گرم شونده)

• آند

• روزنه یا دیافراگم

• گاز دوتریوم

• اتصالات الکتریکی

محفظه و پنجره کوارتز

محفظه لامپ یا دست کم پنجره خروجی نور، از شیشه کوارتز با خلوص بالا ساخته می شود. شیشه معمولی نور فرابنفش را جذب می کند، اما کوارتز این نور را به خوبی عبور می دهد. ویژگی های مهم شیشه کوارتز عبارت اند از:

1. عبور بالای فرابنفش: کوارتز درصد زیادی از نور فرابنفش را عبور می دهد و بیشترین مقدار نور به نمونه می رسد. این ویژگی برای دقت اندازه گیری در طیف سنجی ضروری است.

2. تحمل دمای بالا: کوارتز می تواند دمای کار لامپ را بدون ذوب یا تغییر شکل تحمل کند.

3. مقاومت شیمیایی: کوارتز در برابر مواد شیمیایی خورنده بسیار مقاوم است.

4. مقاومت در برابر شوک حرارتی: کوارتز تغییرات سریع دما هنگام روشن و خاموش شدن لامپ را بدون ترک خوردن تحمل می کند.

میزان عبور نور پنجره به کیفیت کوارتز، تمیزی سطح آن و خلوص گاز داخل لامپ بستگی دارد. آلودگی سطح پنجره، مانند اثر انگشت، می تواند عبور نور فرابنفش را کاهش دهد.

کاتد و آند

کاتد یک رشته تنگستن است که معمولا با اکسیدهایی پوشانده می شود تا به راحتی الکترون گسیل کند. آند در طرف مقابل قرار دارد و الکترون ها را جمع می کند. کاتد و آند به منبع تغذیه مخصوص لامپ متصل می شوند که جریان گرمایش رشته، ولتاژ راه اندازی و جریان کاری پایدار را تامین می کند.

روزنه (دیافراگم)

بین کاتد و آند، یک روزنه فلزی بسیار کوچک، معمولا با قطری کمتر از یک میلی متر، قرار دارد. این روزنه قوس الکتریکی را در یک نقطه کوچک متمرکز می کند و یک نقطه نورانی کوچک، درخشان و پایدار ایجاد می کند. این ویژگی برای هدایت دقیق نور به داخل اپتیک اسپکتروفتومتر اهمیت زیادی دارد.

گاز دوتریوم

داخل لامپ با گاز دوتریوم با فشار پایین پر شده است. خلوص گاز اهمیت زیادی دارد، چون ناخالصی ها می توانند طیف لامپ را تغییر داده و عمر آن را کاهش دهند.

اتصالات الکتریکی

الکترودها از طریق سیم هایی که از پایه لامپ عبور می کنند، به منبع تغذیه متصل می شوند. پیکربندی دقیق اتصالات بسته به طراحی لامپ متفاوت است، اما اصول کار همه آنها یکسان است.

کاربردهای لامپ دوتریوم

• اسپکتروفتومترهای UV-Vis: منبع نور ناحیه فرابنفش

• آشکارسازهای UV در HPLC: برای شناسایی و اندازه گیری ترکیبات در [کروماتوگرافی]

• طیف سنج های فرابنفش و دستگاه های آنالیز آب و محیط زیست

• کالیبراسیون طول موج دستگاه های طیف سنجی با خطوط ۴۸۶.۰ و ۶۵۶.۱ نانومتر

• تحقیقات علمی در فیزیک، شیمی و علم مواد

• صنایع نیمه رسانا و برخی فرایندهای صنعتی که به نور فرابنفش نیاز دارند

منبع نور ترکیبی دوتریوم هالوژن

لامپ دوتریوم فقط ناحیه فرابنفش را به خوبی پوشش می دهد. برای پوشش کامل ناحیه فرابنفش، مرئی و فروسرخ نزدیک، در بسیاری از دستگاه ها از ترکیب لامپ دوتریوم و لامپ هالوژن تنگستن استفاده می شود. لامپ هالوژن طیف پیوسته ای در ناحیه مرئی و فروسرخ نزدیک تولید می کند. برای آشنایی بیشتر با انواع منابع نوری، مقاله انواع منبع نوری و برای آشنایی با لامپ هالوژن، مقاله لامپ رشته ای را بخوانید.

عمر و نگهداری لامپ دوتریوم

عمر لامپ دوتریوم

عمر لامپ دوتریوم معمولا بین ۱۰۰۰ تا ۲۰۰۰ ساعت کار است و برخی مدل ها عمر طولانی تری دارند. بسیاری از اسپکتروفتومترها ساعت کار لامپ را ثبت می کنند تا زمان تعویض آن مشخص باشد.

نشانه های پایان عمر لامپ

• افزایش نویز در اندازه گیری های ناحیه فرابنفش

• کاهش شدت نور و پیام خطای انرژی کم در دستگاه

• ناپایداری خط پایه

• روشن نشدن لامپ یا خاموش شدن مکرر آن

نکات نگهداری و ایمنی

• پنجره کوارتز لامپ را با دست برهنه لمس نکنید. هنگام تعویض از دستکش استفاده کنید و در صورت آلودگی، آن را با الکل خالص و دستمال نرم تمیز کنید.

• پس از تعویض لامپ، تراز آن را بررسی و طبق دستورالعمل دستگاه، کالیبراسیون طول موج انجام دهید.

• لامپ هنگام کار بسیار داغ می شود؛ پیش از تعویض اجازه دهید کاملا خنک شود.

• نور فرابنفش لامپ دوتریوم برای چشم و پوست مضر است. هرگز مستقیما به لامپ روشن نگاه نکنید و در صورت نیاز از عینک ایمنی محافظ فرابنفش استفاده کنید.

• لامپ هایی که در طول موج های زیر حدود ۲۰۰ نانومتر تابش دارند، ممکن است ازن تولید کنند؛ تهویه مناسب را رعایت کنید.

منبع نور دوتریوم هالوژن بلورآزما

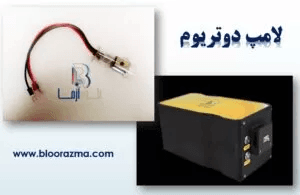

منبع نور دوتریوم هالوژن BA-DH-LS تولید شرکت بلورآزما، یک منبع نور ترکیبی یکپارچه است که با ترکیب لامپ دوتریوم و لامپ هالوژن، نوری با طیف پیوسته در محدوده فرابنفش، مرئی و فروسرخ نزدیک (UV-Vis-NIR) ارائه می کند.

پوشش طیفی گسترده این منبع نور، از حدود ۱۹۰ تا ۲۵۰۰ نانومتر، آن را برای اندازه گیری های جذبی دقیق در طیف سنجی ایده آل می کند و امکان گسترش قابلیت های آنالیز را فراهم می کند. برای مشاهده مشخصات کامل، به صفحه منبع نور BA-DH-LS مراجعه کنید و برای آشنایی با معیارهای انتخاب دستگاه، راهنمای خرید اسپکتروفتومتر را بخوانید.

سوالات متداول درباره لامپ دوتریوم

لامپ دوتریوم چه کاربردی دارد؟

منبع نور ناحیه فرابنفش در اسپکتروفتومترهای UV-Vis، آشکارسازهای HPLC و سایر ابزارهای طیف سنجی است.

محدوده طیفی لامپ دوتریوم چقدر است؟

بیشترین خروجی آن در ناحیه فرابنفش است و در اسپکتروفتومترها معمولا در محدوده حدود ۱۹۰ تا ۴۰۰ نانومتر استفاده می شود.

عمر لامپ دوتریوم چقدر است؟

معمولا بین ۱۰۰۰ تا ۲۰۰۰ ساعت کار، بسته به نوع لامپ و شرایط استفاده.

چرا لامپ دوتریوم باید گرم شود؟

رشته کاتد باید حدود ۲۰ ثانیه گرم شود تا برای گسیل الکترون و برقراری قوس آماده شود و پس از روشن شدن نیز چند دقیقه طول می کشد تا خروجی آن کاملا پایدار شود.

تفاوت لامپ دوتریوم و لامپ هالوژن چیست؟

لامپ دوتریوم نور فرابنفش تولید می کند و لامپ هالوژن نور مرئی و فروسرخ نزدیک؛ به همین دلیل در اسپکتروفتومترها معمولا از هر دو استفاده می شود.

جمع بندی

لامپ دوتریوم یک لامپ تخلیه گازی کم فشار است که با برانگیختن مولکول های دوتریوم در یک قوس الکتریکی، نوری با طیف پیوسته و پایدار در ناحیه فرابنفش تولید می کند. پنجره کوارتز، کاتد گرم شونده، آند و روزنه متمرکزکننده قوس، اجزای اصلی آن هستند. این لامپ منبع نور استاندارد ناحیه فرابنفش در اسپکتروفتومترها و آشکارسازهای HPLC است و خطوط طیفی آن برای کالیبراسیون طول موج نیز استفاده می شود. ترکیب لامپ دوتریوم با لامپ هالوژن، پوشش کامل ناحیه فرابنفش تا فروسرخ نزدیک را برای آنالیزهای طیف سنجی فراهم می کند.
