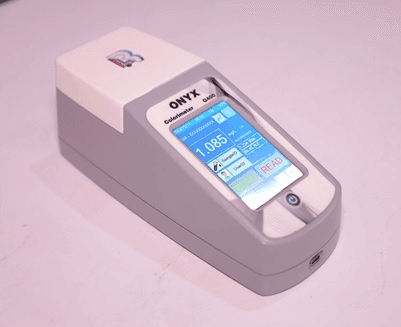

اسپکتروفتومتر پرتابل ONYX، یک دستگاه اسپکتروفتومتری فشرده است که می تواند برای اندازه گیری شدت نور در یک نمونه در طیف وسیعی از طول موج ها، به ویژه در طیف مرئی استفاده شود.
این اسپکتروفتومتر پرتابل برای استفاده در آنالیزهای میدانی توسط تکنسین ها بسیار ایده آل است، زیرا سبک وزن و کوچک است.
دستگاه های اسپکتروفتومتر تجاری بزرگ رومیزی، تنظیمات و پیچیدگی های منحصر به خود را دارند و به دلیل استفاده از قطعات اپتیکی مختلف، هزینه دستگاه نیز به طور قابل توجهی افزایش می دهد.
اسپکتروفتومتر پرتابل ONYX در حوزه های مختلفی، از جمله بخش های غذا و دارو، آب و فاضلاب، صنایع نفتی و ... استفاده می شود.
در طول اندازه گیری یا ثبت طول موج، تغییر در شدت تابش الکترومغناطیسی در ناحیه طول موج مرئی طیف پس از عبور از جسم یا محلول اندازه گیری می شود.
چنین اندازه گیری می تواند به دانستن غلظت مواد کمک کند، زیرا مقدار طول موج نور جذب شده یا عبوری به خواص محلول از جمله غلظت ذرات آن بستگی دارد (طبق قانون بیر-لامبرت).
اسپکتروفتومتر پرتابل ONYX، همانطور که از نام آن پیداست، دستگاهی است که می توانید در هر زمان و هر مکان با خود حمل کنید. به راحتی می توانید آن را در جیب خود قرار دهید و هر زمان که نیاز داشتید بیرون بیاورید.
اسپکتروفتومتر پرتابل ONYX، امکان نمونه گیری و انجام آنالیز در محل نمونه را فراهم می کند و ابزاری ارزشمند برای ثبت داده های طیفی مواد مختلف در آزمایشگاه یا در محل فرایند می باشد.
این دستگاه، جدیدترین اسپکتروفتومتر تولیدی شرکت بلورآزما با تکنولوژی بالا مبتنی بر جذب نور است که برای آزمایشات آب و فاضلاب، صنایع مربوطه کشاورزی و محیط زیست جهت آنالیزهای طیفی و سینتیکی طراح شده است.
اسپکتروفتومتر پرتابل ONYX، علاوه بر استفاده برای تحقیقات پایه در آزمایشگاه های شیمی، کاربردهای عملی زیادی مانند آزمایش کیفیت آب مانند تعیین غلظت کلر، فلوراید، سیانید، اکسیژن محلول، آهن، مولیبدن، روی و هیدرازین دارند.
شرکت بلورآزما این اسپکتروفتومتر پرتابل مستقل ارزان قیمت را برای اجرای آنالیزهای سریع و اندازه گیری های قابل اطمینان به بازار عرضه کرده است.
داده های به دست آمده می توانند از طریق یک رابط کامپیوتری نمایش داده شوند و به کاربران این امکان را می دهند که دادهها را در طول فرایند جمع آوری و مشاهده کنند یا یک آزمایش مداوم را تنظیم کنند.
در ادامه مشخصات این دستگاه آنالیز را مرور کنید یا با تیم ما تماس بگیرید تا بهترین اسپکتروفتومتر پرتابل را برای کسب و کار خود انتخاب کنید.
اجزای کلی اسپکتروفتومتر پرتابل ONYX
اسپکتروفتومتری روشی برای تعیین میزان جذب نور یک نمونه است و برای تعیین برخی مشخصات ساختاری و مولکولی آن و همچنین کیفیت کلی آنها به کار می رود.
اسپکتروفتومترهای پرتابل معمولاً در دسته رنگ سنج ها قرار می گیرند، زیرا طول موج های مورد آنالیز آنها اغلب در نواحی مرئی طیف امواج الکترومغناطیسی است. به طور کلی سه نوع رنگ سنج وجود دارد:
- چگالی سنج که برای تعیین چگالی یک ماده است.
- فوتومتر یا اسپکتروفتومتر پرتابل که برای اندازه گیری غلظت یا عدد جذب مواد به کار می رود.
- رنگ سنج Tristimulus که برای اندازه گیری مقادیر tristimulus استفاده می شود.
اسپکتروفتومتر پرتابل ONYX دستگاهی است که به اپراتور اجازه می دهد تا رنگ (طول موج) یک محصول یا ماده را به صورت تکراری و قابل ردیابی به روشی ثابت اندازهگیری کند.
اجزای اصلی اسپکتروفتومتر پرتابل ONYX عبارت اند از:
- منبع نور مشخص و ثابت
- کووت یا نگهدارنده نمونه
- مکان قرار گیری کووت
- فوتوسل: سیستم تشخیص نور و ثبت شدت
- پردازنده
- نمایشگر
منبع نوری LED
امروزه در طراحی اسپکتروفتومترها، استفاده از دیودهای ساطع کننده نور (LED) به دلیل سادگی، سهولت کار، قابل حمل بودن و هزینه کم به طور فزاینده ای محبوب شده است. LED ها نور را در محدوده بسیار باریکی از طول موج ساطع می کنند.
با توجه به اینکه حداکثر میزان جذب نور در پارامترهای کلیدی در حوزه آب و فاضلاب مانند نیتریت و نیترات، در ناحیه مرئی طیف الکترومغناطیسی است، در دستگاه اسپکتروفتومتر پرتابل ONYX از LED یا فتودیود مناسب بعنوان منبع نور استفاده شده است.
LED های دستگاه در پنج ناحیه طول موجی مرئی طراحی شده است (در چند طول موج مجزا) تا بتواند نیازهای کلیدی و پارامترهای انحصاری در حوزه آب و فاضلاب را تأمین کند.
فوتوسل
اسپکتروفتومتر پرتابل ONYX حاوی یک فوتوسل است که قادر به تشخیص میزان نور عبوری از محلول مورد بررسی است.
جریان تولید شده توسط فوتوسل بستگی به مقدار نوری دارد که پس از عبور از محلول رنگی به آن برخورد می کند. عبور نور کمتر از محلول به معنای جریان کمتر ایجاد شده توسط فوتوسل است.
کووت (سلول نمونه)
به منظور تست نمونه ها در دستگاه اسپکتروفتومتر پرتابل ONYX، پس از آماده سازی به کووت یا سل نگهدارنده منتقل می شوند و در معرض تابش منبع نور قرار می گیرند.
طراحی کووت ها به گونه ای است که وجوهی که نور از آنها عبور می کند، در طول موج های اندازه گیری نور را به خود جذب نمی کنند و تمامی نور را از خود عبور می دهند و در اندازه ها و اشکال متغیر وجود دارند، از جمله: مربع، مستطیل و گرد.
کووت ها بر اساس جنس یا موادی که از آنها ساخته می شوند، به سه نوع کلی تقسیم بندی می شوند:
- کووت های شیشه ای که ارزان هستند و نور با طول موج 340 نانومتر را جذب می کنند.
- کووت های کوارتز که ورود امواج الکترومغناطیسی UV و محدوده مرئی را تسهیل می کنند.
- کووت های پلاستیکی که ارزان تر هستند، به راحتی خراشیده می شوند و طول عمر کمتری دارند.
محل قرار گیری کووت
ناحیه ای است که کووت حاوی نمونه در آن قرار می گیرد و بر اساس اشکال مختلف کووت، طراحی می شود.
پردازنده سیگنال
سیگنال دریافتی آشکارساز را به سیگنال الکتریکی تبدیل می کند که در نهایت پردازش شده و به نمایشگر ارسال می شود.
صفحه نمایش
اصلی ترین بخشی که کاربران با آن سر و کار دارند، نمایشگر اسپکتروفتومتر پرتابل ONYX است که شامل کنترل ها برای تنظیم پارامترها و دیدن نتایج است.
عملکرد کلی اسپکتروفتومتر پرتابل ONYX
داده های طیفی حاصل از این دستگاه پرتابل، عملکردهای بسیاری را در تمامی صنایع انجام می دهند و با استفاده از این داده ها، سازمان ها می توانند برای تعیین پارامترهای کلیدی محصولات خود دقیق باشند.
همچنین، این داده ها این امکان را برای اپراتور فراهم می کنند که به راحتی تفاوت بین نمونه اصلی و استانداردها را کمیت یابی و مقایسه نمایند.
عملکرد اسپکتروفتومتر پرتابل ONYX بر اساس قانون بیر-لامبرت است که بیان می کند بین میزان جذب نور و غلظت یک گونه جاذب یک رابطه خطی و مستقیم وجود دارد و هر چه غلظت ماده موردنظر در محلول بیشتر باشد، جذب نور نیز بیشتر خواهد بود.
اسپکتروفتومتر پرتابل ONYX داده های طیفی با برد کامل (در یک بازه طول موجی کامل) را ارائه نمی دهد، بنابراین برای برنامه هایی که به نتایج سریع با عمق تحلیلی کمتر نیاز است، مناسب تر هستند.
پس از اینکه نور از محلول نمونه عبور کرد، مجموعه ای از عدسی ها، پرتو عبوری با طول موج خاص را به سمت آسکارساز نوری یا فوتوسل، هدایت می کنند.
آشکارساز شدت نور عبوری از نمونه را اندازه گیری کرده و آن را به جریان الکتریکی تبدیل می کند. جریان تولید شده به یک خروجی ولتاژ قابل اندازه گیری تبدیل می شود که در صفحه نمایش نشان داده می شود.
در حقیقت، داده های خام (شدت های ثبت شده) به یک ریزپردازنده برای محاسبه مقادیر مطلق ارسال می شوند و اسپکتروفتومتر می تواند تعداد دقیق فوتون ها را در طول موج های خاص محاسبه کند.
در نهایت میزان جذب یا درصد عبور محاسبه می شود و با اندازه گیری تفاوت بین مقدار نور در منبع آن و اینکه پس از عبور از محلول، می توان غلظت محلول و میزان جذب نور را تعیین کرد.
اسپکتروفتومتر پرتابل ONYX به دلیل سهولت استفاده و صفحه نمایش متصل به دستگاه، می تواند بازخورد فوری ارائه دهد که برای کارهای کنترل کیفیت بسیار مناسب هستند.
مشخصات کلی دستگاه اسپکتروفتومتر پرتابل ONYX
اسپکتروفتومتر پرتابل ONYX یک سیستم اسکن سریع برای اندازه گیری نمونه های آب یا پساب و محیط های مختلف ارائه می دهد. همچنین می تواند برای تمام تست های تحلیلی که به طول موج بین 380 تا 800 نانومتر نیاز دارند، استفاده شود.
فضای کاری اسپکتروفتومتر پرتابل ONYX برای اندازه گیری عدد جذب نمونه های ناشناخته استفاده می شود، قابل حمل است و دارای باتری قابل شارژ است.
در حالی که دارای تمام ویژگی های اسپکتروفتومترهای رومیزی است، با فناوری تشخیص پارامترهای کلیدی از جمله COD، BOD، نیتریت، نیترات عمل می کند.
دستگاه را می توان توسط پورت USB به کامپیوتر متصل کرد و به همراه کیف حمل و لوازم جانبی مختلف برای استفاده راحت عرضه می شود. ضمناً، امکان اتصال اسپکتروفتومتر از طریق Wi-Fi یا بلوتوث نیز امکان پذیر است که کار را برای کاربر راحت تر می کند.
در صورتی که نمونه آنالیز جامد باشد، ابتدا باید در یک حلال شفاف حل شود تا قابل اندازه گیری باشد و برای این کار از مواد شیمیایی به نام ریجنت استفاده می شود.
از آنجایی که کیت های تست مرتبط با آماده سازی نمونه آنالیز اسپکتروفتومتری نیز توسط شرکت بلورآزما تولید می شوند، در این مورد نیز نگرانی بابت تأمین ریجنت های لازم وجود ندارد.
کیت ها و ریجنت های آزمایشگاهی ارائه شده توسط شرکت بلورآزما می تواند یک راه حل تحلیلی برای پارامترهای اساسی نمونه های مختلف ارائه دهد: آب آشامیدنی، آب سطحی، آب فرآیند، فاضلاب شهری یا صنعتی، نوشیدنی ها و کنترل ضد عفونی کننده.
در ارزیابی کارایی اسپکتروفتومترها، عملکرد این ابزارها باید بر اساس معیارهایی از جمله دقت، صحت و تکرارپذیری نتایج آنها بررسی شود. دقت یک اسپکتروفتومتر تحت تأثیر طیف وسیعی از عوامل مانند پایداری منبع نور، کیفیت قطعات اپتیکی و همچنین دما و رطوبت محیطی است که در آن قرار دارد.
زمانی که یک اسپکتروفتومتر توانایی ارائه نتایج ثابت را داشته باشد، به آن «تکرارپذیری» گفته میشود. به عبارت دیگر، تکرارپذیری معیاری از درجه دقتی است که توسط یک ابزار به دست می آید و صحت، میزان درستی نتایج ارائه شده است.
دستگاه اسپکتروفتومتر پرتابل ONYX، به دلیل استفاده از منابع نوری LED پایدار با طول عمر بالا و قطعات اپتیکی با کیفیت، علاوه بر اینکه دقت بسیار بالایی دارد، نتایج صحیحی با تکرار پذیری عالی ارائه می دهد.
اسپکتروفتومتر پرتابل ONYX، توانایی ذخیره 100 متد آنالیز را دارد و تمامی تست های از پیش برنامه ریزی شده مورد نیاز صنایع آب و فاضلاب در نرم افزار موجود است و دارای پارامترهایی است که توسط کاربر قابل تغییر است و در صورت نیاز کاربر می تواند دکمه RESET را فشار دهد تا به حالت اولیه برگردد.
همچنین، تنظیم پیش فرض این محصول دارای حالت کمی است که این امکان را برای کاربر فراهم می کند تا بتواند برنامه های خود را برای آزمایش های جدید بسازد.
آزمایشات میدانی، اغلب در محیط های خورنده و مرطوب و یا شرایط گرد و غبار صورت می گیرد که در آن ابزارهای ظریف می توانند با مشکل مواجه شوند. اسپکتروفتومتر پرتابل ONYX که به طور خاص با در نظر گرفتن استفاده میدانی ساخته شده است، دارای صفحه نمایش شفاف است که آنالیز میدانی را آسان می کند.
به علاوه، صفحه نمایش دستگاه لمسی و از نوع رنگی است که رابطی کاملاً کاربر پسند دارد و برای استفاده (به ویژه برای محیط های صنعتی و کارگاهی) بسیار راحت است.
فضای کاری اسپکتروفتومتر پرتابل ONYX امکان اسکن طیفی با سرعت بالا را با ابزارهای زوم و شناسایی پیک فراهم می کند. اسکن طیفی را می توان در محل سایت انجام داد، در حافظه ابزار ذخیره کرد و بعداً برای بازرسی و گزارش بیشتر منتقل کرد.
دستگاه مجهز به نگهدارنده سلول استاندارد برای اندازهگیری سل های دایره ای با 5/14 و 16 میلیمتری است که تمام نیازهای نمونه برداری شما را برآورده میکند.
متناسب با قابلیت های اپتیکی، سیستم نرم افزاری دستگاه (که بر پایه ویندوز است) دارای مد کاری بسیار کاربردی است که قابلیت تنظیم نیز دارا می باشد.
همه طراحی های نرم افزاری که برای دستگاه در نظر گرفته شده اند، open-source هستند تا به راحتی تکرار پذیر و قابل سفارشی سازی بیشتر برای مطابقت با برنامه های خاص کاربر باشد.
طراحی ظاهری دستگاه پرتابل ONYX، کار با آن را بسیار آسان کرده است و موقعیت و زاویه قرار گیری دست و دکمه های اندازه گیری به خوبی و استاندارد طراحی شده است.
این دستگاه پرتابل، دارای 3 سال گارانتی و 15 سال خدمات پس از فروش است و تیم پشتیبانی شرکت بلورآزما، در تمامی مراحل خرید تا استفاده و نگهداری از دستگاه، راهنمایی های لازم را در اختیار کاربران قرار می دهند.
مزایای اسپکتروفتومتر پرتابل ONYX
- منبع نوری: LED در ناحیه مرئی طول موجی
- طول موج های قابل اندازه گیری: (380 nm, 420 nm, 470 nm, 520 nm, 610 nm)
- قابلیت تنظیم شدت نور منابع نوری
- سبک و با دوام (مناسب محیط های صنعتی)
- امکان ساخت متدهای جدید
- رابط کاربری بسیار ساده و کاربر پسند
- فرایند تست بسیار آسان و سریع
- ارائه تست کیت ها و ریجنت های لازم برای آنالیز (تولید شرکت بلورآزما)
- قابلیت ذخیره تا 100 متد آنالیز
- قابلیت سفارشی سازی بر اساس نیازهای مشتری
- حساسیت بالا در تمامی بازه های طول موجی
- منابع نوری کاملاً ایزوله
- سیستم اپتیکی کاملاً ایزوله
- استفاده از مناسب ترین و معتبرترین ادوات نوری
- استفاده از کمترین تعداد ممکن ادوات نوری جهت بالا بردن دقت دستگاه
- تمهیدات لازم جهت کنترل نور سرگردان و کاهش شدت نور
- قابلیت بازیابی اطلاعات قبلی
- اندازه گیری میزان جذب
- دارای عملکردی پایدار
- دارای حداقل 3 سال گارانتی و 15 سال خدمات پس از فروش
- دستگاهی ارزان قیمت و مقرون به صرفه
- نیاز به هیچگونه مهارت عملیاتی ندارد
- با استفاده از LED و سیستم آشکارسازی، اندازه و وزن دستگاه بسیار کم است.
- طراحی دستگاه به گونه ای است که نیاز به تنظیمات دستی کاربر ندارد.
طراحی الکترونیکی و مکانیکی اسپکتروفتومتر پرتابل ONYX
- مجهز به مانتیور LED تاچ اسکرین رنگی شفاف و مناسب محیط های صنعتی و گرد و غبار (با نمایش آنلاین نتایج)
- نویز بسیار کم
- ایمنی بالای تجهیزات الکترونیکی
- پایداری بالای قطعات سخت افزاری
- قابلیت ذخیره و انتقال داده آسان (USB، بلوتوث و Wi-Fi)
- طراحی صنعتی و نرم افزاری به روز دستگاه (در سطح پیشرفته جهانی و مطابق با استانداردهای روز دنیا)
- درجه حفاظت بالای بدنه دستگاه
- طول عمر بالای دستگاه
مشخصات نرم افزاری اسپکتروفتومتر پرتابل ONYX
- متناسب با آنالیزهای کمی و صنعتی
- طراحی کاربر پسند (بر پایه ویندوز)
- یکپارچگی و سرعت بالا
- دارای مد کاری بسیار ساده
- دسترسی آسان به بخش های مختلف نرم افزار
- کالیبراسیون تمام اتوماتیک و سریع
- امکان تعریف حداقل 20 کاربر مختلف و رمز عبوری متفاوت
- امکان به روزرسانی از طریق کمپانی سازنده
- پشتیبانی به موقع و مناسب
- قابلیت نصب بر روی هر دستگاه و یا ستاپ
- قابلیت ارتقای نرم افزار و ایجاد متدهای جدید
کاربردهای اسپکتروفتومتر پرتابل ONYX
- آنالیز میدانی و در زمان حقیقی (کنترل فرایند)
- آزمایشگاه های مراکز تحقیقاتی
- آزمایشگاه های صنایع آب و فاضلاب (تعیین میزان COD و نیترات و ...)
- آنالیزهای تحقیق و توسعه
- صنایع نفت، گاز و پتروشیمی (کنترل پارامترهای تصفیه آب و پساب)
- انالیزهای محیط زیست
- کنترل کیفیت تخلیه پساب صنعتی
- فرایندهای توسعه صنایع کشاورزی و کنترل محصولات
- تشخیص شرایط رشد جلبک و بررسی تغییرات
- کنترل شرایط بهینه زندگی آبزیان در حوضچه های پرورش ماهی و آبزیان
- مطالعات ایمنولوژی (دریاچه شناسی) و اکولوژی
- آنالیز نیتریت و نیترات در نمونه های بیولوژی
- مراکز دانشگاهی (واحدهای آموزش و تحقیقات)
- نظارت بر میزان اکسیژن محلول در اکوسیستم های آب شیرین دریایی و اقیانوس ها
مشخصات فنی دستگاه
جدول مشخصات فنی
