تضعیف کننده نوری چیست؟ انواع، ساختار و کاربردها

تضعیف کننده نوری (اتنیواتور نوری) چیست و چگونه کار می کند؟ با انواع ثابت و متغیر، اتنیواتور فیبر نوری، فیلتر چگالی خنثی، مشخصات فنی و کاربردهای آن آشنا شوید.

تضعیف کننده نوری یا اتنیواتور نوری (Optical Attenuator) قطعه ای است که توان یک سیگنال نوری را به میزان مشخص و کنترل شده کاهش می دهد، بدون اینکه شکل سیگنال یا اطلاعات آن تغییر کند. تضعیف کننده های نوری هم در شبکه های فیبر نوری و هم در سیستم های اپتیکی فضای آزاد، مانند سیستم های لیزری و دستگاه های اندازه گیری نوری، کاربرد دارند.

شاید این سوال پیش بیاید که چرا باید نور را عمدا ضعیف کرد. پاسخ این است که بسیاری از گیرنده ها و آشکارسازهای نوری بسیار حساس هستند و اگر نور بیش از حد قوی به آنها برسد، اشباع می شوند یا آسیب می بینند. همچنین در آزمایش و کالیبراسیون تجهیزات نوری، باید بتوان توان نور را به طور دقیق تنظیم کرد. در این مقاله با تضعیف کننده های نوری، انواع، ساختار، مشخصات فنی و کاربردهای آنها آشنا می شوید.

تضعیف کننده نوری چیست؟

تضعیف کننده نوری یک قطعه غیرفعال است؛ یعنی برای کار به منبع برق نیاز ندارد (به جز برخی انواع متغیر الکترونیکی). این قطعه بخشی از توان نور ورودی را جذب، بازتاب، پراکنده یا از مسیر خارج می کند و بقیه آن را با توان کمتر عبور می دهد.

میزان تضعیف معمولا بر حسب دسی بل (dB) بیان می شود:

تضعیف (dB) = ۱۰ × log (توان ورودی / توان خروجی)

تضعیف	درصد توان باقی مانده
۳ دسی بل	حدود ۵۰ درصد
۱۰ دسی بل	۱۰ درصد
۲۰ دسی بل	۱ درصد
۳۰ دسی بل	۰.۱ درصد

در اپتیک فضای آزاد، میزان تضعیف گاهی با چگالی نوری (OD) بیان می شود که برابر با تضعیف بر حسب دسی بل تقسیم بر ده است؛ برای مثال، فیلتری با چگالی نوری ۱، شدت نور را ده برابر کاهش می دهد.

چرا به تضعیف کننده نوری نیاز داریم؟

جلوگیری از اشباع گیرنده: در لینک های فیبر نوری کوتاه، نور فرستنده تقریبا بدون تلفات به گیرنده می رسد و ممکن است از حد مجاز ورودی گیرنده بیشتر باشد. توان بیش از حد باعث اشباع آشکارساز نوری، افزایش خطای داده و حتی آسیب به گیرنده می شود.

متعادل کردن توان سیگنال ها: در شبکه های نوری، به ویژه شبکه هایی که چند طول موج را همزمان منتقل می کنند، باید توان کانال های مختلف یکسان باشد تا هیچ کانالی بر بقیه غلبه نکند.

آزمایش و کالیبراسیون: برای آزمایش حساسیت گیرنده ها، شبیه سازی فاصله های مختلف فیبر و کالیبراسیون تجهیزات، توان نور باید به طور دقیق و قابل تکرار تنظیم شود.

کاهش توان لیزر در سیستم های اپتیکی: در آزمایشگاه های اپتیک، برای کاهش شدت پرتو لیزر پیش از رسیدن به حسگرها، دوربین ها و نمونه ها از تضعیف کننده استفاده می شود.

انواع تضعیف کننده نوری

تضعیف کننده های نوری بر اساس قابلیت تنظیم به دو گروه اصلی تقسیم می شوند:

تضعیف کننده ثابت

تضعیف کننده ثابت، توان نور را به میزان مشخص و ثابتی، مانند ۱، ۳، ۵، ۱۰ یا ۱۵ دسی بل، کاهش می دهد. این تضعیف کننده ها ساده، کوچک، ارزان و پایدار هستند و در شبکه های فیبر نوری برای جلوگیری از اشباع گیرنده ها بسیار رایج اند.

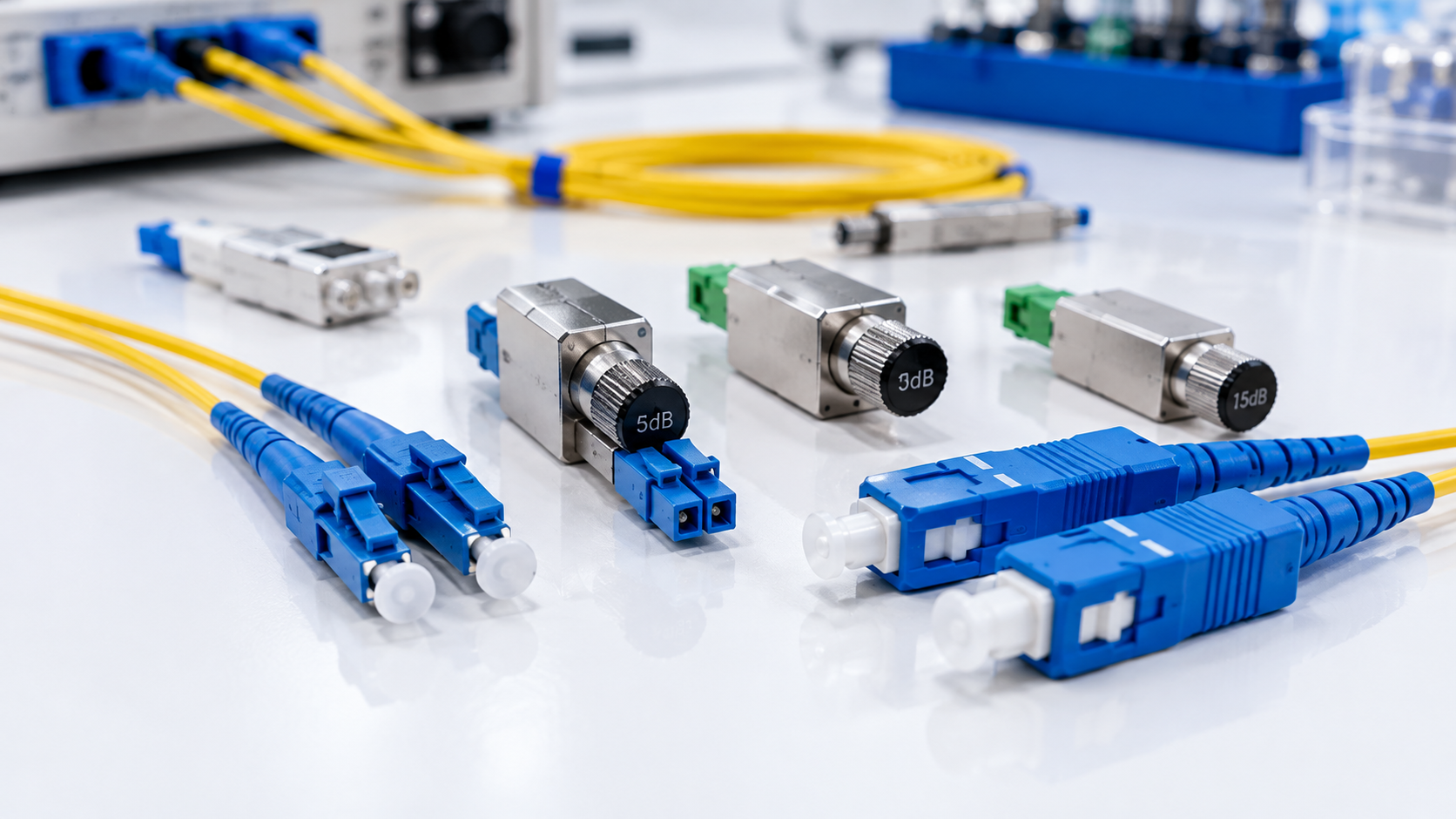

تضعیف کننده های ثابت فیبر نوری معمولا در این شکل ها عرضه می شوند:

تضعیف کننده کانکتوری (نری و مادگی): یک طرف آن به کانکتور فیبر و طرف دیگر به دستگاه وصل می شود و مستقیما روی پورت تجهیزات نصب می شود.

تضعیف کننده بالک هد: مانند یک رابط بین دو کانکتور فیبر نوری قرار می گیرد.

تضعیف کننده درون خطی: بخشی از کابل فیبر نوری است و در مسیر فیبر قرار می گیرد.

تضعیف کننده متغیر

تضعیف کننده متغیر یا VOA (Variable Optical Attenuator) امکان تنظیم میزان تضعیف را در یک محدوده مشخص فراهم می کند. این تضعیف کننده ها برای آزمایش تجهیزات، کالیبراسیون و کنترل خودکار توان در شبکه های نوری استفاده می شوند.

تضعیف کننده های متغیر به روش های مختلفی تنظیم می شوند:

مکانیکی دستی: با چرخاندن یک پیچ، فاصله یا موقعیت اجزای نوری تغییر می کند.

موتوری: تنظیم با یک موتور کوچک و فرمان الکترونیکی انجام می شود.

میکروالکترومکانیکی (MEMS): یک آینه بسیار کوچک با ولتاژ الکتریکی جابه جا می شود و مقدار نور رسیده به فیبر خروجی را تغییر می دهد. این نوع کوچک و سریع است.

کریستال مایع و الکترواپتیکی: با تغییر ولتاژ، ویژگی های نوری ماده تغییر می کند و میزان عبور نور تنظیم می شود. این روش ها قطعه متحرک ندارند.

تضعیف کننده های نوری چگونه کار می کنند؟

تضعیف کننده های نوری بر پایه چند سازوکار اصلی کار می کنند:

جذب

در این روش، نور از ماده ای عبور می کند که بخشی از آن را جذب می کند. برای مثال، در برخی تضعیف کننده های فیبر نوری از فیبری استفاده می شود که با عناصر جاذب نور آلاییده شده است. فیلترهای چگالی خنثی جذبی نیز با همین روش کار می کنند.

فاصله هوایی و ناهم راستایی

در این روش، دو سر فیبر با فاصله کمی از هم یا با کمی ناهم راستایی قرار می گیرند. در نتیجه فقط بخشی از نور خروجی از فیبر اول وارد فیبر دوم می شود. با تغییر این فاصله یا جابه جایی، میزان تضعیف تنظیم می شود.

بازتاب

در این روش، یک لایه نازک فلزی یا دی الکتریک بخشی از نور را بازتاب می دهد و بقیه را عبور می دهد. در این نوع، باید دقت کرد که نور بازتاب شده به منبع نور برنگردد، چون بازتاب برگشتی می تواند در عملکرد لیزر اختلال ایجاد کند.

خم کردن فیبر

اگر فیبر نوری بیش از حد خم شود، بخشی از نور از هسته فیبر خارج می شود. در برخی تضعیف کننده های ساده، از خم کنترل شده فیبر برای ایجاد تضعیف استفاده می شود، اما این روش دقت و پایداری کمتری دارد.

قطبش

در اپتیک فضای آزاد، می توان با ترکیب دو قطبشگر نور را تضعیف کرد. با چرخاندن یکی از قطبشگرها نسبت به دیگری، شدت نور عبوری طبق قانون مالوس تغییر می کند:

I = I0 × cos²θ

که در آن θ زاویه بین محورهای دو قطبشگر است. این روش برای تنظیم پیوسته شدت پرتوهای لیزری قطبیده بسیار مناسب است.

تضعیف کننده های فضای آزاد

در سیستم های اپتیکی که نور در هوا منتشر می شود، مانند آزمایشگاه های لیزر و دستگاه های اندازه گیری نوری، از تضعیف کننده های فضای آزاد استفاده می شود:

فیلتر چگالی خنثی (ND): فیلتری که شدت نور را در محدوده گسترده ای از طول موج ها به طور تقریبا یکسان کاهش می دهد. فیلترهای ND جذبی نور را جذب می کنند و فیلترهای ND بازتابی با پوشش فلزی نور را بازتاب می دهند.

فیلتر ND متغیر: یک صفحه یا دیسک که چگالی نوری آن در طول صفحه به تدریج تغییر می کند و با چرخاندن یا جابه جا کردن آن، تضعیف تنظیم می شود.

تضعیف کننده قطبشی: ترکیبی از قطبشگر و صفحه موج برای تنظیم دقیق شدت لیزر.

تضعیف کننده در اسپکتروفتومترها و ابزارهای اندازه گیری

فیلترهای چگالی خنثی با جذب گواهی شده، یکی از ابزارهای رایج برای بررسی صحت فوتومتری اسپکتروفتومترها هستند. همچنین در دستگاه های اندازه گیری نوری، از تضعیف کننده ها برای جلوگیری از اشباع آشکارسازهای حساس مانند سنسورهای CMOS و فتودیودها در نورهای شدید استفاده می شود.

مشخصات فنی مهم تضعیف کننده نوری

هنگام انتخاب تضعیف کننده نوری، این مشخصات را بررسی کنید:

میزان تضعیف: مقدار ثابت یا محدوده قابل تنظیم بر حسب دسی بل

دقت تضعیف: میزان انحراف تضعیف واقعی از مقدار اسمی

محدوده طول موج: تضعیف کننده باید برای طول موج کاری مناسب باشد؛ در فیبرهای تک مد معمولا ۱۳۱۰ و ۱۵۵۰ نانومتر و در فیبرهای چند مد معمولا ۸۵۰ و ۱۳۰۰ نانومتر

وابستگی به طول موج: میزان تغییر تضعیف با تغییر طول موج؛ هرچه کمتر باشد بهتر است.

افت بازگشتی: مقدار نوری که به سمت منبع بازتاب می شود؛ افت بازگشتی بالاتر یعنی بازتاب کمتر و عملکرد بهتر.

وابستگی به قطبش: میزان تغییر تضعیف با تغییر قطبش نور

تحمل توان: بیشترین توان نوری که تضعیف کننده بدون آسیب تحمل می کند.

نوع کانکتور: باید با کانکتورهای شبکه سازگار باشد؛ مانند LC، SC، FC یا ST

نوع فیبر: تک مد یا چند مد

کانکتورهای رایج تضعیف کننده های فیبر نوری

LC: کانکتور کوچک با قفل ضامن دار که در تجهیزات پرتراکم شبکه بسیار رایج است.

SC: کانکتور مربعی شکل با اتصال فشاری که نصب و جدا کردن آن آسان است.

FC: کانکتور پیچی که اتصال محکم و پایداری ایجاد می کند و در تجهیزات آزمایش و اندازه گیری رایج است.

ST: کانکتور سرنیزه ای که بیشتر در شبکه های قدیمی تر و فیبرهای چند مد استفاده می شود.

تفاوت تضعیف کننده نوری و تضعیف کننده الکترونیکی

تضعیف کننده های الکترونیکی برای کاهش دامنه سیگنال های الکتریکی، مانند سیگنال های صوتی و فرکانس رادیویی، استفاده می شوند و معمولا از شبکه ای از مقاومت ها ساخته می شوند. رایج ترین ساختارهای آنها عبارت اند از:

T-pad: دو مقاومت سری در مسیر سیگنال و یک مقاومت موازی به زمین در وسط آنها

Pi-pad: یک مقاومت سری در مسیر سیگنال و دو مقاومت موازی به زمین در دو طرف آن

L-pad: یک مقاومت سری و یک مقاومت موازی؛ در سیستم های صوتی برای کنترل حجم صدای بلندگوها استفاده می شود.

این تضعیف کننده ها با کانکتورهای الکتریکی مانند BNC، SMA، RCA یا XLR به مدار وصل می شوند. اما تضعیف کننده نوری مستقیما روی نور کار می کند و به سیگنال الکتریکی ارتباطی ندارد.

کاربردهای تضعیف کننده نوری

شبکه های فیبر نوری: جلوگیری از اشباع گیرنده ها در لینک های کوتاه

شبکه های چندطول موجی: متعادل کردن توان کانال های مختلف

تقویت کننده های نوری: کنترل توان ورودی و خروجی

آزمایش تجهیزات مخابراتی: اندازه گیری حساسیت گیرنده ها و شبیه سازی تلفات فیبرهای طولانی

آزمایشگاه های اپتیک و لیزر: کاهش و تنظیم شدت پرتو لیزر

ابزارهای اندازه گیری نوری: جلوگیری از اشباع آشکارسازها و بررسی صحت فوتومتری دستگاه ها

عکاسی و تصویربرداری: کاهش نور ورودی به دوربین با فیلترهای ND

سوالات متداول درباره تضعیف کننده نوری

تضعیف کننده نوری چیست؟

قطعه ای که توان سیگنال نوری را به میزان مشخص کاهش می دهد، بدون اینکه اطلاعات سیگنال تغییر کند.

چرا در شبکه فیبر نوری از اتنیواتور استفاده می شود؟

برای جلوگیری از اشباع گیرنده ها در لینک های کوتاه که توان نور رسیده به گیرنده بیش از حد مجاز است.

تفاوت تضعیف کننده ثابت و متغیر چیست؟

تضعیف کننده ثابت مقدار تضعیف مشخص و ثابتی دارد، اما تضعیف کننده متغیر امکان تنظیم میزان تضعیف را در یک محدوده فراهم می کند.

۱۰ دسی بل تضعیف یعنی چه؟

یعنی توان نور خروجی یک دهم توان ورودی است.

فیلتر چگالی خنثی چیست؟

فیلتری که شدت نور را در محدوده گسترده ای از طول موج ها به طور تقریبا یکسان کاهش می دهد و در اپتیک فضای آزاد به عنوان تضعیف کننده استفاده می شود.

جمع بندی

تضعیف کننده های نوری قطعاتی برای کاهش کنترل شده توان سیگنال های نوری هستند که در شبکه های فیبر نوری، آزمایشگاه های اپتیک و ابزارهای اندازه گیری نوری کاربرد دارند. این قطعات در دو نوع ثابت و متغیر عرضه می شوند و با سازوکارهایی مانند جذب، فاصله هوایی، بازتاب و قطبش کار می کنند. انتخاب تضعیف کننده مناسب به میزان تضعیف، طول موج کاری، افت بازگشتی، تحمل توان و نوع کانکتور بستگی دارد.
