انواع لامپ هالوژن که یکی از منابع نوری نوع رشته ای می باشند، بیش از چند دهه است که به عنوان منابع بسیار قابل اعتماد در سیستم های اپتیکی مورد استفاده قرار گرفته اند.
نسخه های قدیمی آنها بر اساس رشته های تنگستن و کربن و در سطح پیشرفته تر، بر اساس رشته تنگستن و گاز هالوژن (لامپ هالوژن-تنگستن) عمل می کنند.

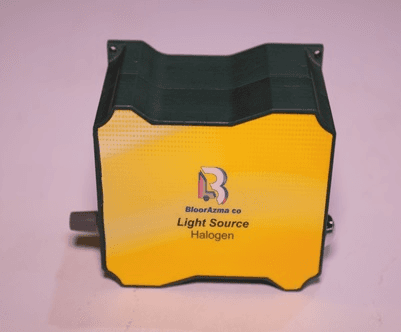

لامپ هالوژن مدل BA-H-A در مقایسه با بسیاری از منابع نوری دیگر، نسبتاً ارزان و به راحتی قابل تعویض است. این ویژگی، دلیل اصلی محبوبیت گسترده این منابع نوری بوده است.
لامپ هالوژن-تنگستن تولیدی شرکت بلورآزما، یک طیف پیوسته از 340 نانومتر تا بیش از 2200 نانومتر را منتشر می کنند. آنها برای استفاده در ابزارهای تحلیلی مانند اسپکتروفتومترها، که به محدوده مرئی طیف نیاز دارند، بسیار مناسب هستند.
به علاوه در بسیاری از موارد ممکن است همراه با لامپ های دوتریوم مورد در دستگاه های طیف سنجی UV-Vis استفاده شوند.
لامپ هالوژن-تنگستن بلورآزما، طول عمری 2000 ساعته دارند و دارای حداقل 3 سال گارانتی هستند. در ادامه طرز عملکرد این منابع نوری را شرح می دهیم.
مکانیزم کلی لامپ هالوژن-تنگستن BA-H-A
لامپ های رشته ای، منابع نوری هستند که اساس آنها، یک رسانای الکتریکی رشته ای (فیلامان) است که با عبور جریان الکتریکی، گرم شده و از خود نور ساطع می کند.
فیلامان (رشته) در شرایط خلأ یا حاوی گاز بی اثر، درون یک حباب شیشه ای قرار می گیرد تا فرایند اکسیداسیون آن به تأخیر بیفتد. جریان از طریق الکترودها یا سیم های تعبیه شده در طرفین حباب به فیلامان می رسد.
در گروه لامپ های رشته ای، لامپ هالوژن-تنگستن با پیشرفته ترین طراحی در سرتا سر طیف مرئی، توزیع پیوسته ای از نور ایجاد می کنند.
از نظر ساختاری، لامپ های رشته ای پر شده با گازهای هالوژن، از یک فیلامان که معمولاً از جنس تنگستن است، تشکیل می شوند.
با افزودن گاز بی اثر، تبخیر فیلامان تنگستن به تعویق می افتد و همین امر، طول عمر لامپ را افزایش میدهد یا به عبارتی می توان گفت که این امکان را فراهم می کند تا دمای عملکرد بالاتری در همان طول عمر داشته باشد.
گازهای لامپ هالوژن-تنگستن
گازهای رایج مورد استفاده در لامپ هالوژن-تنگستن معمولاً نیتروژن، آرگون، کریپتون و زنون هستند. این گازها با تنگستن تبخیر شده که روی دیواره لامپ رسوب کرده است، واکنش می دهند.
گرادیان حرارتی که در نتیجه اختلاف دما بین رشته داغ و پوشش سردتر ایجاد می شود، از طریق پدیده ای به نام سیکل احیا کننده هالوژن، به بازیابی تنگستن کمک می کند.
هنگامی که دیواره پوشش کوارتزی به دمای تقریباً 250 درجه سانتیگراد برسد، هالوژن با تنگستن واکنش داده و تنگستن هالید تشکیل را می دهد که در نهایت، از دیواره لامپ آزاد شده و به رشته باز می گردد.
دمای تفکیک این ترکیب هالیدی، در دمای تقریبی 2500 درجه سانتیگراد است. سپس، تنگستن بر روی بخش های سردتر فیلامان رسوب کرده و هالوژن برای ادامه سیکل آزاد می شود.
لامپ هالوژن-تنگستن به عنوان منبع نوری حرارتی عمل می کند، به این معنی که نور با گرم کردن یک جسم جامد (فیلامان) تا دمای بسیار بالا تولید می شود. بنابراین، هر چه دمای کار بالاتر باشد، نور خروجی روشن تر خواهد بود.
لامپ هالوژن-تنگستن BA-H-A، منابع نوری ایده آلی برای دستگاه های اسپکتروفتومتر هستند، زیرا در حین تابش طیف وسیعی از طول موج های پیوسته را ارائه میدهند و مقدار تابش خروجی را می توان در nm 340 به دست آورد.
دقت داشته باشید که به دلیل گسیل نسبتاً ضعیف لامپ هالوژن-تنگستن در بخش فرابنفش طیف الکترومغناطیس، برای بررسی نمونه هایی که باید در معرض طول موج های زیر 340 نانومتر قرار بگیرند، چندان مفید نیستند.
از آنجا که دمای عملکردی لامپ هالوژن-تنگستن بسیار بالا است، لذا برای جلوگیری از آسیب دیدن حباب لامپ ها، معمولاً از جنس کوارتز یا شیشه هایی با دمای ذوب بالا ساخته می شوند.
سیکل هالوژن-تنگستن، مانع از سیاه شدن بخش داخلی حباب می شود و در نتیجه، نیازی نیست که اندازه ی حباب آنها به بزرگی لامپ های رشته ای معمولی باشد.
انواع لامپ هالوژن بر اساس ولتاژ مصرفی
به طور کلی لامپ های هالوژن-تنگستن را می توان با توجه به ولتاژ مصرفی، به دو دسته کلی زیر تقسیم کرد:
1-لامپ هالوژن-تنگستن با تغذیه ولتاژ اصلی
دسته اول، لامپ هایی هستند که مستقیماً به شبکه وصل می شوند و معمولاً در پیکربندی آنها از یک فیوز نیز استفاده می شود تا به محض اتمام طول عمر لامپ یا هر مشکل دیگری، فیوز عمل کند و مانع عبور جریان بالا شود.
در صورت اتمام طول عمر لامپ یا از هم گسیختگی فیلامان، ممکن است تخلیه الکتریکی صورت بگیرد و در نتیجه، جریان بسیار بالایی از شبکه کشیده شود و آسیب رسان باشد.
2-لامپ هالوژن-تنگستن با تغذیه ولتاژ پایین
دسته دوم، لامپ هایی با تغذیه با ولتاژ پایین می باشند که ولتاژ مصرفی آنها 6، 12 و یا 24 ولت است و برای اتصال آنها به برق شبکه، به ترانسفورماتور مغناطیسی یا الکترونیکی جهت تبدیل ولتاژ نیاز است و معمولاً این نوع، طول عمر بالاتری دارند.
این لامپ ها، از نوع تغذیه با ولتاژ پایین هستند و ولتاژ مصرفی آنها، 24 ولت است. طول عمری تا 2000 ساعت دارند و توان اپتیکی آنها 30 وات در نظر گرفته شده است.
لازم به ذکر است که توان اپتیکی کاملاً سفارشی است و با توجه به نیاز کاربر و نوع کاربرد لامپ، قابل تنظیم می باشد.
لامپ های BA-H-A به دلیل کیفیت بالا و کنترل جریان پایدار منبع نور، توان خروجی نور بسیار پایداری دارند.
به علاوه، این منابع نوری جهت اتصال به فیبر نوری، مجهز به کانکتور فیبر نوری می باشند و دارای پوششی آندایز شده هستند تا در صورت استفاده در سیستم های اپتیکی، میزان نور سرگردان به حداقل برسد.
لامپ هالوژن-تنگستن BA-H-A دارای 3 سال گارانتی و 15 سال خدمات پس از فروش است و تیم پشتیبانی شرکت بلورآزما، در تمامی مراحل خرید و نصب تا استفاده و نگهداری، راهنمایی های لازم را در اختیار کاربران قرار می دهند.
مزایای لامپ هالوژن تنگستن
- بازه طول موجی گسترده از مادون قرمز تا مرئی
- محدوده طول موجی: nm 340-2200
- طول عمر بالای لامپ: 2000 ساعت
- توان اپتیکی: 30 وات (قابل تنظیم)
- ساختار: مشابه با لامپ های رشته ای تنگستن پرشده با گاز معمولی
- بدنه: از جنس آلومینیوم آندایز شده
- شدت اپتیکی مناسب برای انجام انواع تستهای اپتیکی و اسپکتروسکوپی
- پایداری بسیار مناسب
- مجهز به کانکتور جهت اتصال به فیبر نوری
- کوچک و قابل حمل
- توان اپتیکی بالا
- امکان تعویض لامپ
- دارای حداقل 3 سال گارانتی و 15 سال خدمات پس از فروش
مشخصات فنی لامپ هالوژن BA-H-A
کاربرد لامپ هالوژن-تنگستن
- منبع نوری اسپکتروفتومترهای جذبی
- منبع نوری اسپکتروفتومترهای بازتابی / عبوری
- روشن کننده میکروسکوپ ها
- نورپردازی و روشنایی سالن ها و مکان های عمومی
- چراغ جلو در وسایل نقلیه
- روشنایی باند فرودگاه
- استفاده به عنوان چراغ های بازرسی
- لامپ های پروجکشن
