رفراکتومتر چیست؟ اصول کار، انواع و کاربردهای شکست سنج

رفراکتومتر یا شکست سنج چیست و چگونه کار می کند؟ با ارتباط ضریب شکست و غلظت، اجزای رفراکتومتر، مقیاس بریکس، انواع و کاربردهای آن در صنایع غذایی و دارویی آشنا شوید.

رفراکتومتر (Refractometer) یا شکست سنج، دستگاهی نوری برای اندازه گیری ضریب شکست مواد است. از آنجا که ضریب شکست یک محلول به غلظت مواد حل شده در آن بستگی دارد، رفراکتومتر ابزاری سریع و ساده برای تعیین غلظت، خلوص و شناسایی مایعات است.

رفراکتومتر در زمینه های مختلفی مانند صنایع غذایی و آشامیدنی، کشاورزی، داروسازی، شیمی، گوهرشناسی و آزمایشگاه های پزشکی کاربرد گسترده ای دارد.

در این مقاله ابتدا با پدیده شکست نور و ارتباط آن با غلظت آشنا می شویم و سپس اجزا، اصول کار، انواع و کاربردهای رفراکتومتر را بررسی می کنیم.

شکست نور چیست؟

شکست نور به تغییر جهت نور هنگام عبور از یک محیط به محیط دیگر گفته می شود. دلیل این پدیده، تغییر سرعت نور در محیط های مختلف است.

وقتی نور از محیطی با ضریب شکست کمتر (مانند هوا) به محیطی با ضریب شکست بیشتر (مانند آب) می رود، به سمت خط عمود بر سطح مرز خم می شود.
وقتی نور از محیطی با ضریب شکست بیشتر به محیطی با ضریب شکست کمتر می رود، از خط عمود دور می شود.

یک مثال آشنای شکست نور، مدادی است که درون لیوان آب شکسته به نظر می رسد. دلیل آن این است که نور هنگام عبور از آب به هوا تغییر جهت می دهد.

مقدار شکست نور به زاویه تابش و ضرایب شکست دو محیط بستگی دارد و از قانون اسنل پیروی می کند:

n1 × sin θ1 = n2 × sin θ2

پدیده شکست نور اساس کار عدسی ها، منشورها و بسیاری از ابزارهای نوری مانند دوربین، عینک و میکروسکوپ است.

ضریب شکست چیست؟

ضریب شکست (n) نسبت سرعت نور در خلأ به سرعت نور در یک ماده است و نشان می دهد نور در آن ماده چقدر کندتر حرکت می کند. ضریب شکست هوا تقریبا ۱، آب حدود ۱.۳۳۳ و شیشه معمولی حدود ۱.۵ است.

ضریب شکست هر ماده به طول موج نور و دما بستگی دارد. به همین دلیل، ضریب شکست معمولا در دمای ۲۰ درجه سانتیگراد و در طول موج خط D سدیم (۵۸۹ نانومتر) گزارش می شود و با نماد nD نشان داده می شود.

ارتباط ضریب شکست و غلظت

غلظت به مقدار یک ماده در حجم یا جرم مشخصی از محلول گفته می شود. وقتی ماده ای مانند قند یا نمک در آب حل می شود، ضریب شکست محلول تغییر می کند. در بیشتر محلول ها، با افزایش غلظت، ضریب شکست افزایش می یابد و نور بیشتر خم می شود.

برای مثال، ضریب شکست آب خالص در دمای ۲۰ درجه برابر ۱.۳۳۳۰ است، اما محلول قند غلیظ ضریب شکست بیشتری دارد. با کالیبره کردن این رابطه برای یک ماده مشخص، رفراکتومتر می تواند غلظت آن را مستقیما نشان دهد.

اصول کار رفراکتومتر

بیشتر رفراکتومتر ها بر اساس اندازه گیری زاویه بحرانی کار می کنند. نمونه روی یک منشور با ضریب شکست بالا و مشخص قرار می گیرد. وقتی نور از منشور به نمونه (یا برعکس) می رسد، در زاویه ای مشخص به نام زاویه بحرانی، رفتار نور تغییر می کند: در یک طرف این زاویه نور از نمونه عبور می کند و در طرف دیگر به طور کامل بازتاب می شود.

در نتیجه، در میدان دید یک خط مرزی بین ناحیه روشن و تاریک ظاهر می شود. موقعیت این خط به زاویه بحرانی و در نتیجه به ضریب شکست نمونه بستگی دارد:

n نمونه = n منشور × sin θc

چون ضریب شکست منشور مشخص است، با اندازه گیری زاویه بحرانی، ضریب شکست نمونه محاسبه می شود. این همان پدیده بازتاب کلی داخلی است که در مقاله پریسکوپ نیز توضیح داده شده است.

اجزای رفراکتومتر

منبع نور

هر رفراکتومتر یک منبع نور دارد. در رفراکتومترهای دستی ساده، نور محیط استفاده می شود و در رفراکتومترهای دیجیتال و آزمایشگاهی، معمولا یک LED یا لامپ سدیم، نوری با طول موج مشخص تولید می کند.

منشور

نمونه به صورت چند قطره روی سطح یک منشور قرار می گیرد. منشور از شیشه یا بلوری مانند یاقوت کبود با ضریب شکست بالا و مشخص ساخته می شود. ضریب شکست منشور باید از ضریب شکست نمونه بیشتر باشد.

عدسی ها

رفراکتومتر ها یک یا چند عدسی دارند که نور را هدایت و متمرکز می کنند تا خط مرزی روشن و تاریک به وضوح روی چشمی یا آشکارساز تشکیل شود.

آشکارساز نوری

در رفراکتومتر های دستی، کاربر خط مرزی را با چشم از طریق چشمی می بیند. در رفراکتومتر های دیجیتال، یک آشکارساز نوری، معمولا یک آرایه خطی CCD یا CMOS، موقعیت دقیق خط مرزی را تشخیص می دهد و دستگاه ضریب شکست را محاسبه می کند.

حسگر دما و جبران دما

چون ضریب شکست به دما وابسته است، بسیاری از رفراکتومتر ها یک حسگر دما (مانند ترمیستور) دارند. با اندازه گیری دمای نمونه، دستگاه به طور خودکار نتیجه را به دمای مرجع ۲۰ درجه اصلاح می کند. به این قابلیت جبران خودکار دما (ATC) می گویند. در رفراکتومترهای آزمایشگاهی دقیق، دمای منشور با یک سیستم کنترل دما ثابت نگه داشته می شود.

نمایشگر

در نهایت، نتیجه روی نمایشگر یا مقیاس چشمی نشان داده می شود. رفراکتومتر ها می توانند نتیجه را به صورت ضریب شکست (nD) یا به صورت مستقیم بر حسب مقیاس هایی مانند بریکس، شوری یا غلظت مواد خاص نمایش دهند.

مقیاس های رفراکتومتر

مقیاس nD

مقیاس nD همان ضریب شکست ماده در طول موج خط D سدیم است و در شیمی، داروسازی و علم مواد برای شناسایی مواد و کنترل خلوص استفاده می شود.

مقیاس بریکس

بریکس (Brix) درصد وزنی قند (ساکارز) در محلول است. یک درجه بریکس برابر یک گرم ساکارز در ۱۰۰ گرم محلول است. این مقیاس در صنایع غذایی و آشامیدنی، برای تعیین غلظت قند در آب میوه، نوشابه، شربت و میوه ها پرکاربردترین مقیاس است.

مقیاس های دیگر

رفراکتومتر ها ممکن است مقیاس های ویژه دیگری نیز داشته باشند؛ مانند درصد شوری، درصد رطوبت عسل، چگالی ویژه ادرار، نقطه انجماد ضدیخ و غلظت مایعات صنعتی مانند مایعات خنک کننده ماشین کاری.

انواع رفراکتومتر

رفراکتومتر دستی (آنالوگ)

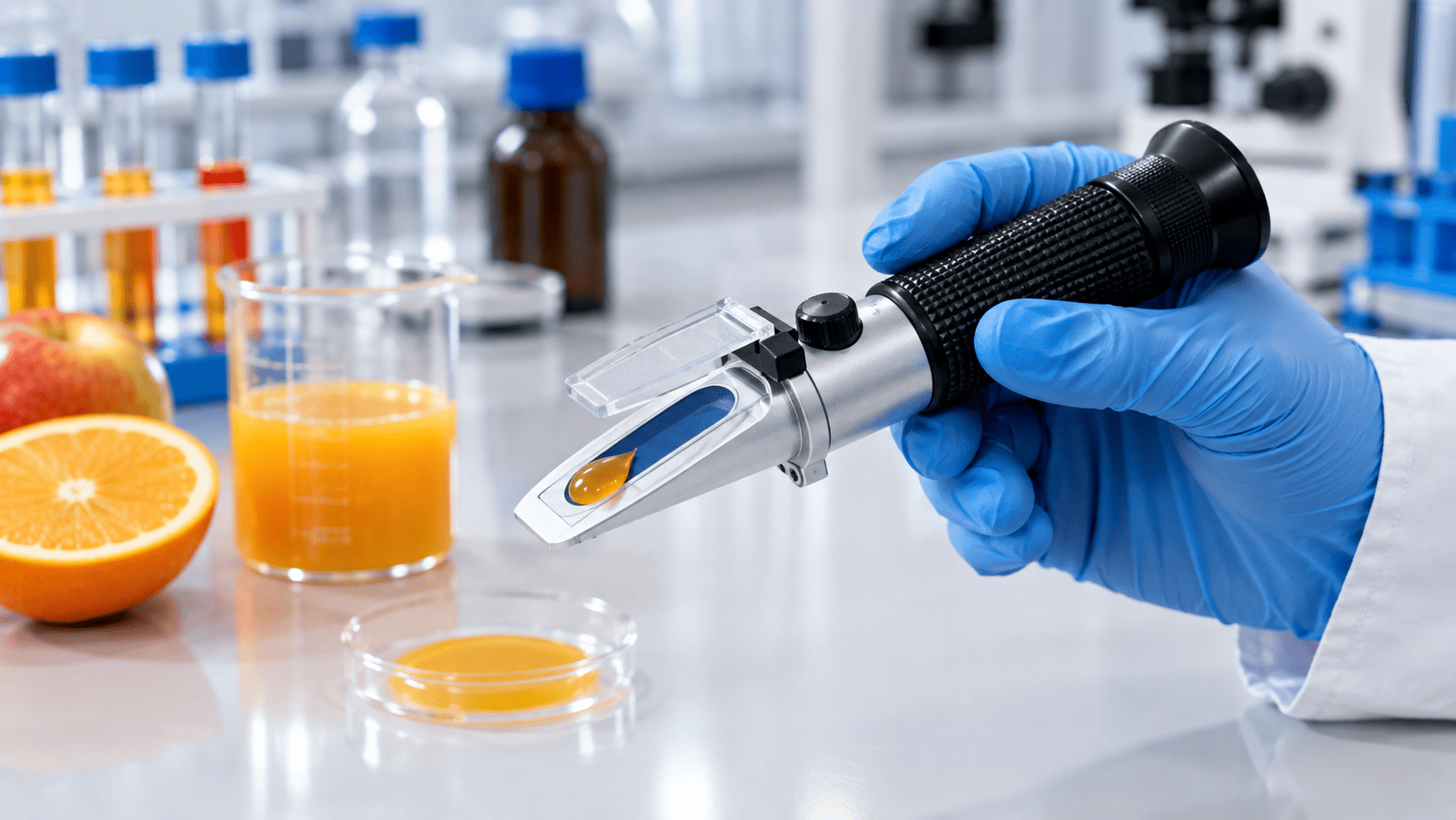

رفراکتومتر دستی ساده ترین و ارزان ترین نوع است. نمونه روی منشور قرار می گیرد و کاربر با نگاه کردن از چشمی، عدد را از روی مقیاس درون دستگاه می خواند. این نوع برای کارهای میدانی، کشاورزی و کنترل سریع مناسب است.

رفراکتومتر دیجیتال دستی

این رفراکتومتر ها خط مرزی را با آشکارساز نوری تشخیص می دهند و نتیجه را به صورت عددی نمایش می دهند. خطای خواندن در آنها کمتر است و معمولا جبران خودکار دما دارند.

رفراکتومتر آبه

رفراکتومتر آبه (Abbe) یک رفراکتومتر رومیزی آزمایشگاهی است که به نام ارنست آبه، فیزیکدان آلمانی، نام گذاری شده است. این دستگاه دو منشور دارد که نمونه بین آنها قرار می گیرد و ضریب شکست را با دقت بالا اندازه گیری می کند. رفراکتومتر آبه از دیرباز ابزار استاندارد آزمایشگاه های شیمی و داروسازی بوده است.

رفراکتومتر دیجیتال رومیزی

این دستگاه ها نسخه خودکار و دقیق رفراکتومتر های آزمایشگاهی هستند که با کنترل دقیق دمای منشور و آشکارساز نوری، ضریب شکست را با دقت بسیار بالا اندازه گیری کرده و نتایج را ذخیره می کنند.

رفراکتومتر درون خطی (فرایندی)

رفراکتومتر های درون خطی مستقیما روی لوله ها یا مخازن خط تولید نصب می شوند و غلظت محصول را به طور پیوسته و در زمان واقعی پایش می کنند. این دستگاه ها در صنایع غذایی، نوشیدنی، شکر و شیمیایی برای کنترل فرایند استفاده می شوند.

نحوه استفاده از رفراکتومتر دستی

کالیبراسیون: چند قطره آب مقطر روی منشور بریزید و دستگاه را روی صفر بریکس (یا ضریب شکست ۱.۳۳۳۰) تنظیم کنید.
تمیز کردن: منشور را با دستمال نرم خشک کنید.
قرار دادن نمونه: چند قطره از نمونه را روی منشور بریزید و درپوش را ببندید تا نمونه به طور یکنواخت و بدون حباب پخش شود.
خواندن نتیجه: دستگاه را به سمت نور بگیرید و از چشمی نگاه کنید. با چرخاندن پیچ تنظیم فوکوس، خط مرزی بین ناحیه روشن و تاریک به وضوح دیده می شود. عددی که این خط روی مقیاس نشان می دهد، نتیجه اندازه گیری است.
شست وشو: پس از هر اندازه گیری، منشور را با آب مقطر بشویید و خشک کنید.

در رفراکتومترهای دیجیتال، خط مرزی توسط دستگاه تشخیص داده می شود و نتیجه مستقیما روی نمایشگر نمایش داده می شود.

کاربردهای رفراکتومتر

کشاورزی

رفراکتومتر برای اندازه گیری میزان قند (بریکس) در میوه ها، سبزیجات و محصولات زراعی استفاده می شود. این اطلاعات برای تعیین زمان بهینه برداشت و ارزیابی کیفیت و رسیدگی میوه اهمیت زیادی دارد.

صنایع غذایی و آشامیدنی

در صنایع غذایی، رفراکتومتر برای اندازه گیری غلظت قند، نمک یا مواد جامد محلول در آب میوه، نوشابه، مربا، شربت، سس و لبنیات استفاده می شود و به کنترل کیفیت و یکنواختی محصول کمک می کند. اندازه گیری غلظت قند با روش های دیگری مانند پلاریمتری نیز انجام می شود.

تولید عسل

زنبورداران و تولیدکنندگان عسل از رفراکتومتر برای تعیین درصد رطوبت عسل استفاده می کنند. رطوبت بیش از حد باعث تخمیر عسل می شود، بنابراین این اندازه گیری برای کنترل کیفیت و ماندگاری عسل ضروری است.

صنعت داروسازی و شیمیایی

در داروسازی و صنایع شیمیایی، اندازه گیری ضریب شکست برای شناسایی مواد، کنترل خلوص و تعیین غلظت محلول ها و مواد اولیه استفاده می شود.

آزمایشگاه های پزشکی و دامپزشکی

رفراکتومتر های بالینی برای اندازه گیری چگالی ویژه ادرار و غلظت پروتئین سرم خون استفاده می شوند.

صنعت نفت و پتروشیمی

ضریب شکست یکی از ویژگی هایی است که برای شناسایی و بررسی ترکیب و خلوص هیدروکربن ها، روانکارها و فرآورده های نفتی استفاده می شود.

گوهرشناسی

گوهرشناسان با اندازه گیری ضریب شکست سنگ های قیمتی، نوع و اصالت آنها را تعیین می کنند. رفراکتومتر های ویژه گوهرشناسی برای این کار طراحی شده اند.

صنایع دریایی، آکواریوم و استخر

رفراکتومتر برای اندازه گیری شوری آب دریا، آکواریوم های آب شور و استخرهای با سیستم کلرزنی نمکی استفاده می شود.

خودرو و صنعت

رفراکتومتر برای بررسی غلظت ضدیخ و مایع خنک کننده خودرو، اسید باتری و مایعات خنک کننده دستگاه های ماشین کاری کاربرد دارد.

علوم محیطی

در علوم محیط زیست، رفراکتومتر برای بررسی کیفیت آب و غلظت مواد جامد محلول استفاده می شود.

سوالات متداول درباره رفراکتومتر

رفراکتومتر چه چیزی را اندازه می گیرد؟

رفراکتومتر ضریب شکست مواد را اندازه می گیرد و از روی آن، غلظت موادی مانند قند، نمک یا رطوبت را تعیین می کند.

بریکس چیست؟

درصد وزنی قند در محلول؛ یک درجه بریکس برابر یک گرم ساکارز در ۱۰۰ گرم محلول است.

رفراکتومتر را چگونه کالیبره کنیم؟

با قرار دادن آب مقطر روی منشور و تنظیم دستگاه روی صفر بریکس یا ضریب شکست ۱.۳۳۳۰ در دمای ۲۰ درجه.

چرا دما در اندازه گیری با رفراکتومتر مهم است؟

چون ضریب شکست با تغییر دما تغییر می کند و بدون جبران دما، نتیجه دقیق نخواهد بود.

تفاوت رفراکتومتر دستی و دیجیتال چیست؟

در رفراکتومتر دستی خط مرزی با چشم خوانده می شود، اما در نوع دیجیتال یک آشکارساز نوری آن را تشخیص می دهد و نتیجه را به صورت عددی نمایش می دهد.

جمع بندی

رفراکتومتر یا شکست سنج با استفاده از پدیده شکست نور و اندازه گیری زاویه بحرانی، ضریب شکست نمونه را تعیین می کند و از روی آن اطلاعاتی درباره غلظت و ترکیب نمونه ارائه می دهد. این دستگاه در انواع دستی، دیجیتال، آبه، رومیزی و درون خطی عرضه می شود و در کشاورزی، صنایع غذایی، تولید عسل، داروسازی، آزمایشگاه های پزشکی، گوهرشناسی و بسیاری از صنایع دیگر کاربرد دارد.
